數控木工機械的心髒——伺服電機

                                                                                                            傳統木工手藝

“伺服”一詞源于希臘語“奴隸”的意思。“伺服電機”可以理解爲絕對服從控制信号指揮的電機：在控制信号發出之前，轉子靜止不動；當控制信号發出時，轉子立即轉動；當控制信号消失時，轉子能即時停轉。伺服電機是自動控制裝置中被用作執行元件的微特電機，其功能是将電信号轉換成轉軸的角位移或角速度。

機器人用伺服電機要求控制器與伺服之間的總線通訊速度快；伺服的精度高；另外對基礎材料有加工要求。特别是像機器人末端執行器（手爪）應采用體積、質量盡可能小的電機，尤其是要求快速響應時，伺服電動機必須具有較高的可靠性和穩定性，能經受得起苛刻的運行條件，可進行十分頻繁的正反向和加減速運行，并能在短時間内承受過載。

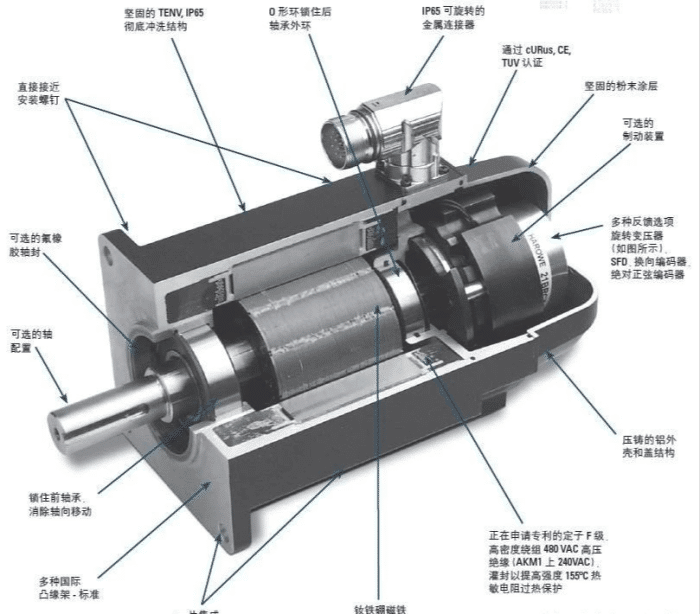

                                                                                                  伺服電機内部結構

一、交流伺服電動機的工作原理

交流伺服電動機定子的構造基本上與電容分相式單相異步電動機相似.其定子上裝有兩個位置互差90°的繞組，一個是勵磁繞組Rf，它始終接在交流電壓Uf上；另一個是控制繞組L，聯接控制信号電壓Uc。所以交流伺服電動機又稱兩個伺服電動機。

交流伺服電動機的轉子通常做成鼠籠式，但爲了使伺服電動機具有較寬的調速範圍、線性的機械特性，無“自轉”現象和快速響應的性能，它與普通電動機相比，應具有轉子電阻大和轉動慣量小這兩個特點。目前應用較多的轉子結構有兩種形式：一種是采用高電阻率的導電材料做成的高電阻率導條的鼠籠轉子，爲了減小轉子的轉動慣量，轉子做得細長；另一種是采用鋁合金制成的空心杯形轉子，杯壁很薄，僅0.2-0.3mm，爲了減小磁路的磁阻，要在空心杯形轉子内放置固定的内定子.空心杯形轉子的轉動慣量很小，反應迅速，而且運轉平穩，因此被廣泛采用。

交流伺服電動機在沒有控制電壓時，定子内隻有勵磁繞組産生的脈動磁場，轉子靜止不動。當有控制電壓時，定子内便産生一個旋轉磁場，轉子沿旋轉磁場的方向旋轉，在負載恒定的情況下，電動機的轉速随控制電壓的大小而變化，當控制電壓的相位相反時，伺服電動機将反轉。

交流伺服電動機的工作原理與分相式單相異步電動機雖然相似，但前者的轉子電阻比後者大得多，所以伺服電動機與單機異步電動機相比，有三個顯著特點：

1、起動轉矩大

由于轉子電阻大，其轉矩特性曲線如圖3中曲線1所示，與普通異步電動機的轉矩特性曲線2相比，有明顯的區别。它可使臨界轉差率S0＞1，這樣不僅使轉矩特性（機械特性）更接近于線性，而且具有較大的起動轉矩。因此，當定子一有控制電壓，轉子立即轉動，即具有起動快、靈敏度高的特點。

2、運行範圍較廣

3、無自轉現象

正常運轉的伺服電動機，隻要失去控制電壓，電機立即停止運轉。當伺服電動機失去控制電壓後，它處于單相運行狀态，由于轉子電阻大，定子中兩個相反方向旋轉的旋轉磁場與轉子作用所産生的兩個轉矩特性（T1－S1、T2－S2曲線）以及合成轉矩特性（T－S曲線）

交流伺服電動機的輸出功率一般是0.1-100W。當電源頻率爲50Hz，電壓有36V、110V、220、380V；當電源頻率爲400Hz，電壓有20V、26V、36V、115V等多種。

交流伺服電動機運行平穩、噪音小。但控制特性是非線性，并且由于轉子電阻大，損耗大，效率低，因此與同容量直流伺服電動機相比，體積大、重量重，所以隻适用于0.5-100W的小功率控制系統。

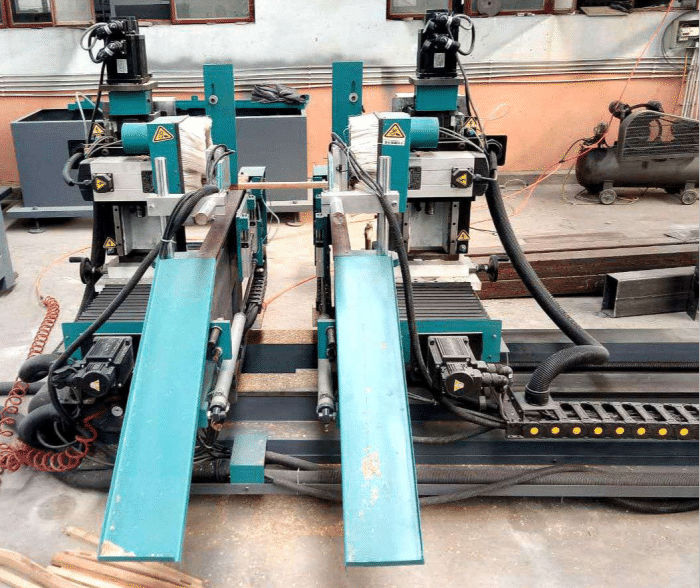

                                                                                                  裝備伺服電機的木工雙頭榫

二、交流伺服電動機原理

伺服電機内部的轉子是永磁鐵，驅動器控制的U/V/W三相電形成電磁場，轉子在此磁場的作用下轉動，同時電機自帶的編碼器反饋信号給驅動器，驅動器根據反饋值與目标值進行比較，調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度（線數）。

伺服電動機在伺服系統中控制機械元件運轉的發動機.是一種補助馬達間接變速裝置。又稱執行電動機，在自動控制系統中，用作執行元件，把所收到的電信号轉換成電動機軸上的角位移或角速度輸出。分爲直流和交流伺服電動機兩大類，其主要特點是，當信号電壓爲零時無自轉現象，轉速随着轉矩的增加而勻速下降，

作用：伺服電機,可使控制速度,位置精度非常準确。

直流伺服電機分爲有刷和無刷電機。

有刷電機成本低，結構簡單，啓動轉矩大，調速範圍寬，控制容易，需要維護，但維護方便（換碳刷），産生電磁幹擾，對環境有要求。因此它可以用于對成本敏感的普通工業和民用場合。

無刷電機體積小，重量輕，出力大，響應快，速度高，慣量小，轉動平滑，力矩穩定。控制複雜，容易實現智能化，其電子換相方式靈活，可以方波換相或正弦波換相。電機免維護，效率很高，運行溫度低，電磁輻射很小，長壽命，可用于各種環境。

交流伺服電機也是無刷電機，分爲同步和異步電機，目前運動控制中一般都用同步電機，它的功率範圍大，可以做到很大的功率。大慣量，最高轉動速度低，且随着功率增大而快速降低。因而适合做低速平穩運行的應用。

20世紀80年代以來，随着集成電路、電力電子技術和交流可變速驅動技術的發展，永磁交流伺服驅動技術有了突出的發展，各國著名電氣廠商相繼推出各自的交流伺服電動機和伺服驅動器系列産品并不斷完善和更新。交流伺服系統已成爲當代高性能伺服系統的主要發展方向，使原來的直流伺服面臨被淘汰的危機。90年代以後，世界各國已經商品化了的交流伺服系統是采用全數字控制的正弦波電動機伺服驅動。交流伺服驅動裝置在傳動領域的發展日新月異。永磁交流伺服電動機同直流伺服電動機比較，主要優點有：

⑴無電刷和換向器，因此工作可靠，對維護和保養要求低。

⑵定子繞組散熱比較方便。

⑶慣量小，易于提高系統的快速性。

⑷适應于高速大力矩工作狀态。

⑸同功率下有較小的體積和重量。

在這裏簡單地對木工機械數控機床的電機做一下介紹，希望會對大家在選用機器中有所幫助的同時選到自己心儀的高效的機器
